Schwingungsfrei trennen

In modernen Sortieranlagen für Haus- und Verpackungsabfälle sind Wirbelstromabscheider (NE-Abscheider) Herzstücke der Wertschöpfung. Sie trennen nichtmagnetische Metalle wie Aluminium oder Kupfer aus gemischten Materialströmen und machen so wertvolle Rohstoffe zurückgewinnbar. Der süddeutsche Maschinenbauhersteller Wagner Magnete aus Heimertingen im Unterallgäu zählt hier zu den Spezialisten für High-End-Fertigung. Aktuell sorgt die steigende mechanische Belastung für die Maschinen für große Herausforderungen: Durchsätze fordern breitere Arbeitsbreiten, feinste Fraktionen verlangen extrem schnelle Hochfrequenzrotoren. In diesem Spannungsfeld entscheidet häufig die Wuchtgüte über die Wirtschaftlichkeit der gesamten Anlage.

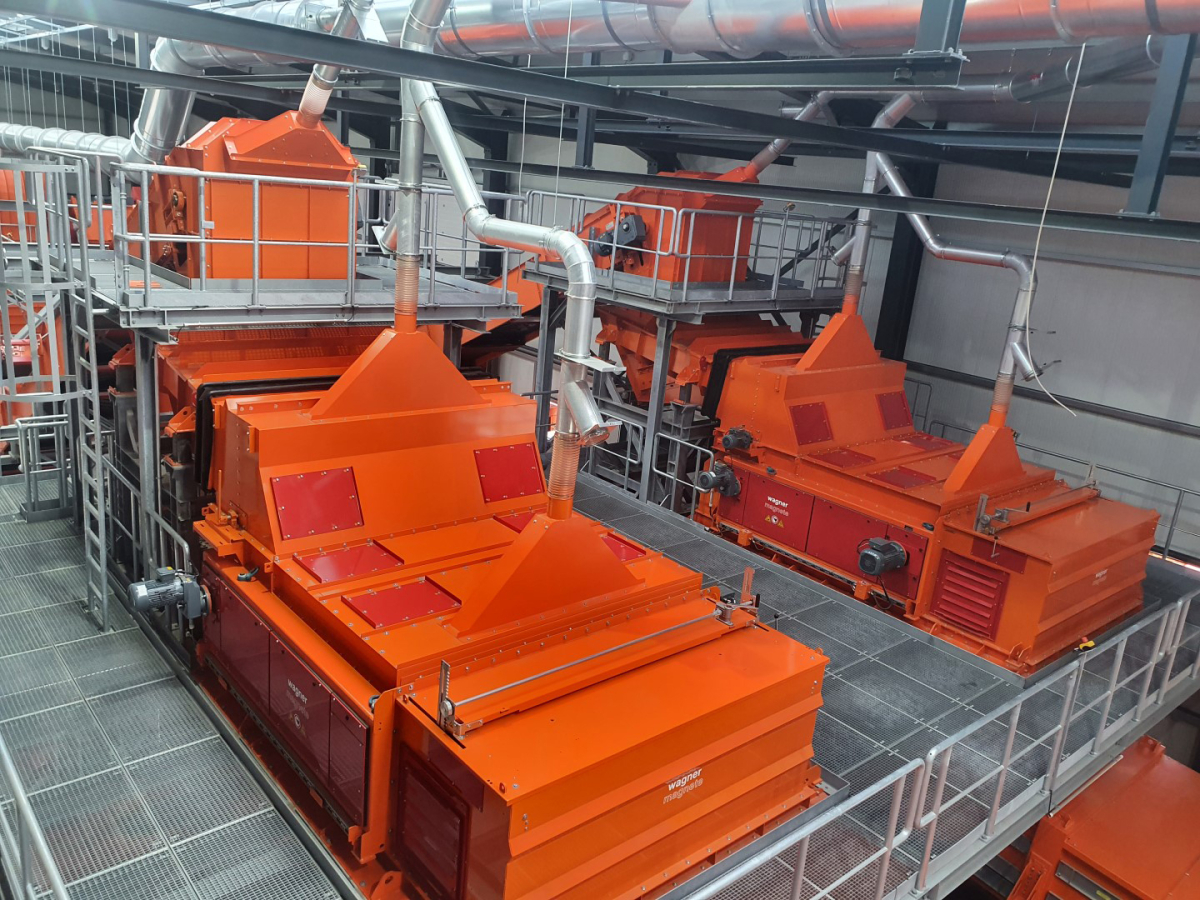

NE-Abscheider mit 2000 mm Arbeitsbreite
© Wagner Magnete GmbH & Co.

„Der Markt für Recyclingtechnologie steht aktuell unter hohem Preisdruck. Um Maschinen günstiger anbieten zu können, optimieren manche Hersteller die Produktionskosten bei der Konstruktion und Fertigung von Magnetrotoren. Ungenauigkeiten in der Fertigung und Vereinfachungen im Design führen bei hohen Drehzahlen unweigerlich zu Schwingungen. Diese Vibrationen übertragen sich auf die gesamte Sortieranlage und zerstören systematisch die Lagerungen der Magnetrotoren“, sagt Wolfgang Wagner, Geschäftsführer von Wagner Magnete.

Die Folgen für Entsorgungsunternehmen sind umfangreich: höherer Schmieraufwand, unvorhergesehene Maschinenausfälle, häufige Reparaturen, stärkerer Verschleiß und höhere laufende Betriebskosten (OPEX) durch ungeplante Stillstandzeiten.

„Wer am Rotor spart, bezahlt später jede Betriebsstunde teuer. Genau hier setzen wir an. Wir nehmen die mechanische Belastung durch Vibrationen von Anfang an aus der Konstruktion, denn unsere Kunden verlangen zu Recht Maschinen, die im harten Dreischichtbetrieb der Abfallwirtschaft absolut zuverlässig laufen. Höchste Präzision in der Fertigung ist für uns die fundamentale Voraussetzung für maximale Wirtschaftlichkeit“, so Firmenchef Wagner.

Um Magnetrotoren dauerhaft, schwingungs- und verschleißarm zu betreiben, setzt der Allgäuer Maschinenbauer auf einen lückenlosen Qualitätsansatz. Dieser beginnt bei einer aufwändigen Qualitätssicherung mit strengen Prüfschritten nach jeder einzelnen Fertigungsstufe. Nur durch diese Fertigungspräzision ist es möglich, die komplexen Rotationskörper so exakt herzustellen, dass die fertigen Rotoren eine Wuchtgüte von G0,1 erreichen können – dabei handelt es sich um einen Kennwert für die Gleichmäßigkeit der Massenverteilung eines rotierenden Körpers.

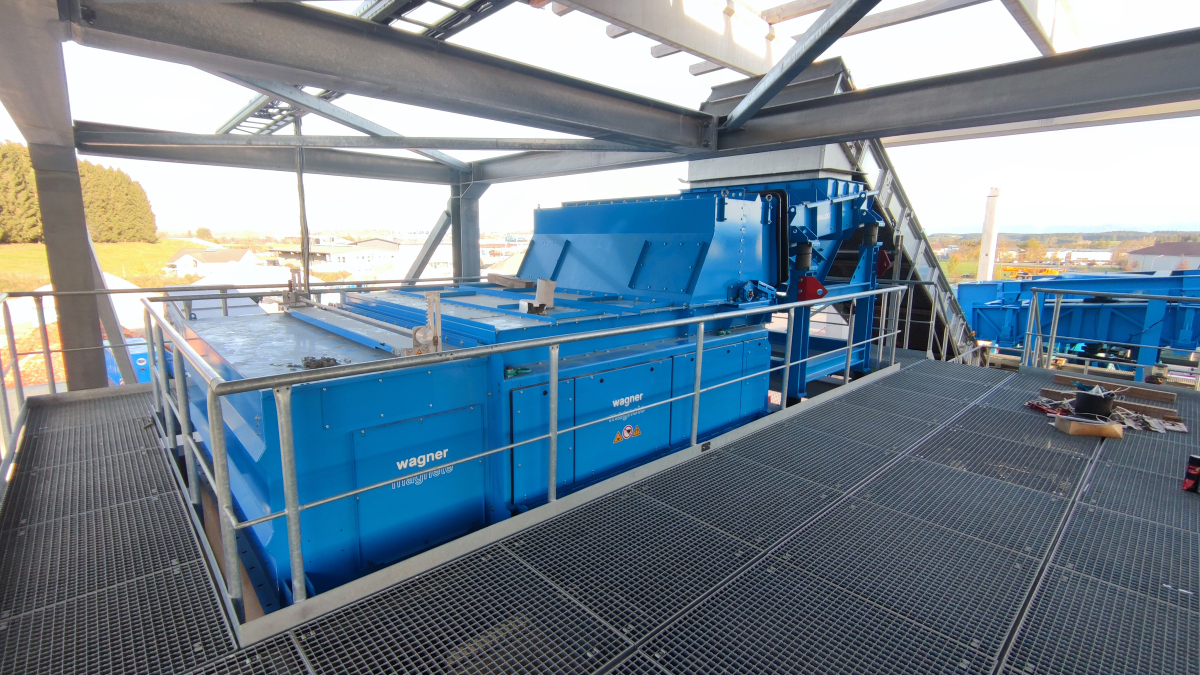

NE-Abscheider mit 2500 mm Arbeitsbreite
© Wagner Magnete GmbH & Co.

Zusätzlich fließt tiefgehendes Engineering in die Schwingungsanalyse. Das bedeutet: Jeder Rotortyp und jede Rotorgröße wird konstruktiv so ausgelegt, dass die harmonischen Eigenfrequenzen der fertigen Rotationskörper so weit wie möglich von der späteren Betriebsfrequenz entfernt liegen. Resonanzkatastrophen und materialschädigende Dauerschwingungen werden so technologisch ausgeschlossen.

Im praktischen Betrieb zahlt sich diese Präzision unmittelbar aus: Das zu trennende Material wird gleichmäßig über die gesamte Arbeitsbreite auf das Beschleunigungsband aufgegeben und durchläuft am Band-Ende das hochfrequente Magnetfeld des Rotors. Nichteisenmetalle werden dabei exakt über den Trennscheitel der Abwurfhaube geschleudert – ein Vorgang, der nur bei ruhig laufenden, exakt gewuchteten Rotoren dauerhaft präzise funktioniert.

Die extreme Laufruhe wirkt sich direkt auf den Wartungsaufwand aus. Vibrierende Rotoren erfordern am Markt permanenten Service oder frühzeitige Lagerwechsel. Die Systeme von Wagner Magnete reduzieren den personellen und finanziellen Aufwand für die Instandhaltung dagegen auf ein Minimum.

„Durch die exakte Fertigung und ausgezeichnete Wuchtgüte werden die mechanischen Komponenten unserer Maschinen extrem geschont. Das spiegelt sich direkt in den Wartungszyklen wider: Die Lager unserer Rotoren müssen lediglich alle 2500 Betriebsstunden mit gerade einmal 5 g Fett nachgeschmiert werden. Das spart Arbeitszeit und hält die Wartungskosten niedrig“, sagt Rudolf Weinbuch, Konstruktionsleiter von Wagner Magnete.

Diese Fertigungsqualität erlaubt Leistungsdaten, die in dieser Bandbreite ihren Seltenheitswert haben.

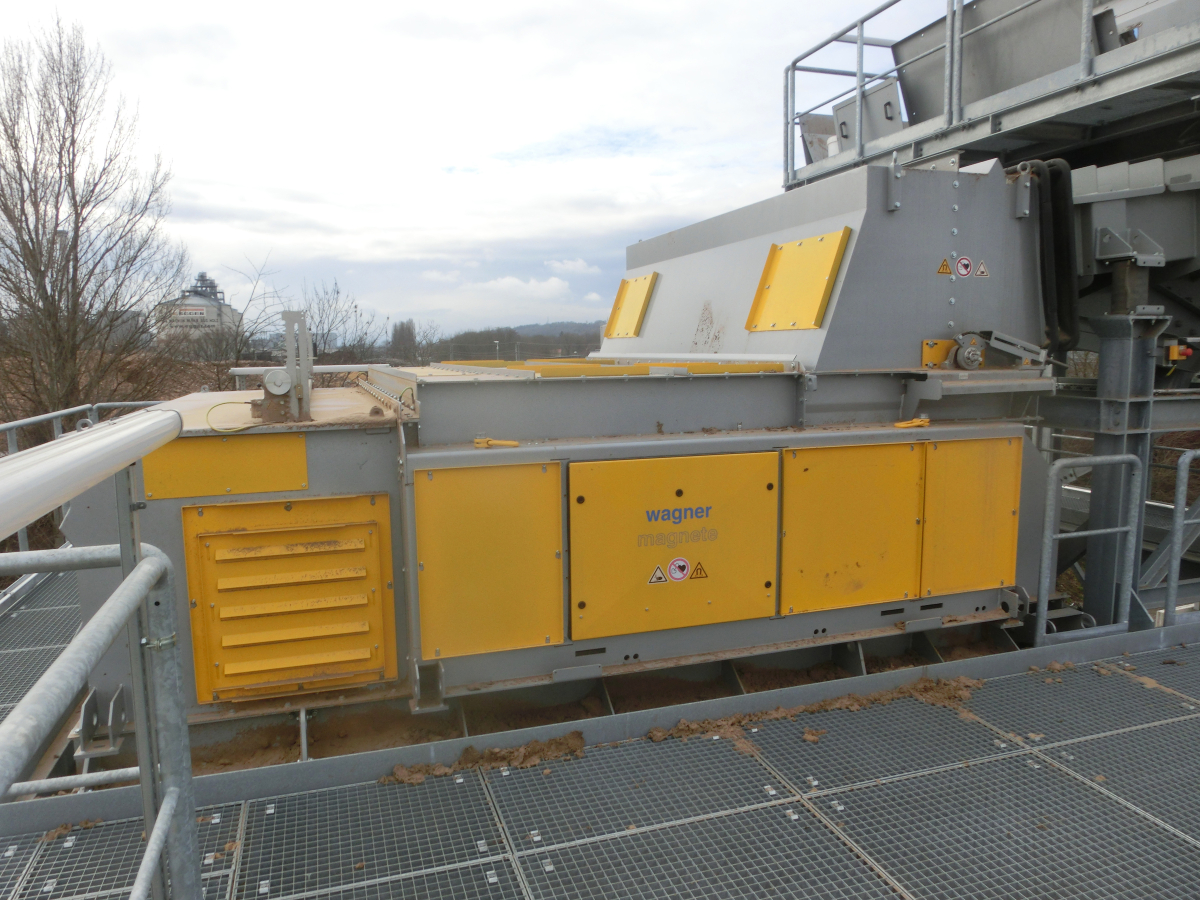

NE-Abscheider mit 3000 mm Arbeitsbreite
© Wagner Magnete GmbH & Co.

Wagner Magnete bedient damit flexibel die steigenden Anforderungen der Sortierbetriebe:

• Hochfrequenz-Anwendungen: Für feinste Wertstofffraktionen werden Rotoren mit Drehzahlen von 4500 U/min und 6500 U/min realisiert – bei Arbeitsbreiten von bis zu 2000 mm
• Standard-Anwendungen: Robuste Allrounder mit einer Rotordrehzahl von 3000 U/min lassen sich dank ausgereiftem Fertigungs-Know-how schwingungsfrei auf 3000 mm Arbeitsbreite skalieren
• Einstiegs-Anwendungen: Für Korngrößen ab 50 mm bietet Wagner Magnete eine kompakte Baureihe mit sehr gutem Preis-Leistungs-Verhältnis – ohne Abstriche bei der charakteristischen Wuchtgüte

Technische Daten im Überblick

• Wuchtgüte: G0,1 – höchste Präzision für vibrationsfreien Lauf
• Wartungsintervall: 5 g Fett alle 2500 Betriebsstunden
• Standard-Systeme: bis zu 3000 mm Arbeitsbreite bei 3000 U/min
• Einstiegs-Systeme: für Korngrößen ab 50 mm, attraktives Preis-Leistungs-Verhältnis
• Hochfrequenz-Systeme: 4500 und 6500 U/min
• Konstruktionsprinzip: Harmonische Eigenfrequenzen liegen konsequent außerhalb der Betriebsfrequenz
• Einsatzbereich: Sortieranlagen für Haus- und Sperrmüll, Verpackungs- und Gewerbeabfälle, DSD-Fraktionen und zerkleinertes Altholz

Hinweis: Die Präzisions-Abscheider von Wagner Magnete arbeiten dauerhaft, wartungsarm und zuverlässig. Für Entsorgungsunternehmen bedeutet dies maximale Verfügbarkeit und minimale Servicekosten – Stunde für Stunde, Tonne für Tonne.
